KQ-400CE兆声波清洗机产品介绍

KQ-400CE是兆声波清洗机系列中以正方形槽体为特色的专业型号，以320×320×150mm的方形内槽设计区别于常规长方形槽体产品，满足特定精密清洗工艺对工件摆放和清洗场分布的特殊需求。设备配备0.5MHz/1.0MHz/1.7MHz可选单频兆声频率、15L容量、360W超声功率（0-100%连续可调）、500W加热系统、间歇脱气功能和7寸TFT全彩触控操作界面，9组用户程序存储，不锈钢烤漆外壳，是半导体、精密光学、微电子等高端领域实现纳米级精密清洗的专业装备，适合对槽体形状和清洗场均匀性有特殊要求的精密清洗应用。

方形槽体的设计特点与工艺优势

KQ-400CE的内槽尺寸为320×320×150mm，这是本系列中槽体长宽相等的独特正方形设计。正方形槽体相比矩形槽具有以下工艺特点：换能器在方形槽底面的分布可以实现四向对称，理论上提供比矩形槽更均匀的声场分布；正方形槽体便于晶圆、方形基板、正方形光学元件等本身为方形规格的工件在槽内水平放置时获得更优化的空间利用率；对称的槽体几何结构有利于槽内清洗液的均匀流动，配合兆声的微观声流效应，对工件各向清洗效果更加一致。

KQ-400CE 槽体规格

内槽长 320mm

内槽宽 320mm

内槽深 150mm

容量 15L

正方形槽体设计，320mm×320mm完全对称，声场分布均衡

外形尺寸410×410×325mm，整机也呈方形轮廓，结构美观规整，与方形槽体保持一致的设计语言。15L容量对于精密小批量清洗作业来说足够实用，与同系列22.5L的KQ-500CE相比容量缩减约33%，清洗液用量更少，特别适合高纯度清洗液或价格昂贵的特殊清洗化学品的使用场景——更小的液体容量意味着每次清洗的化学品成本更低，废液处理量更少。对于需要频繁更换清洗液以维持高纯度洁净状态的精密清洗工艺，KQ-400CE的15L容量提供了更好的经济性。

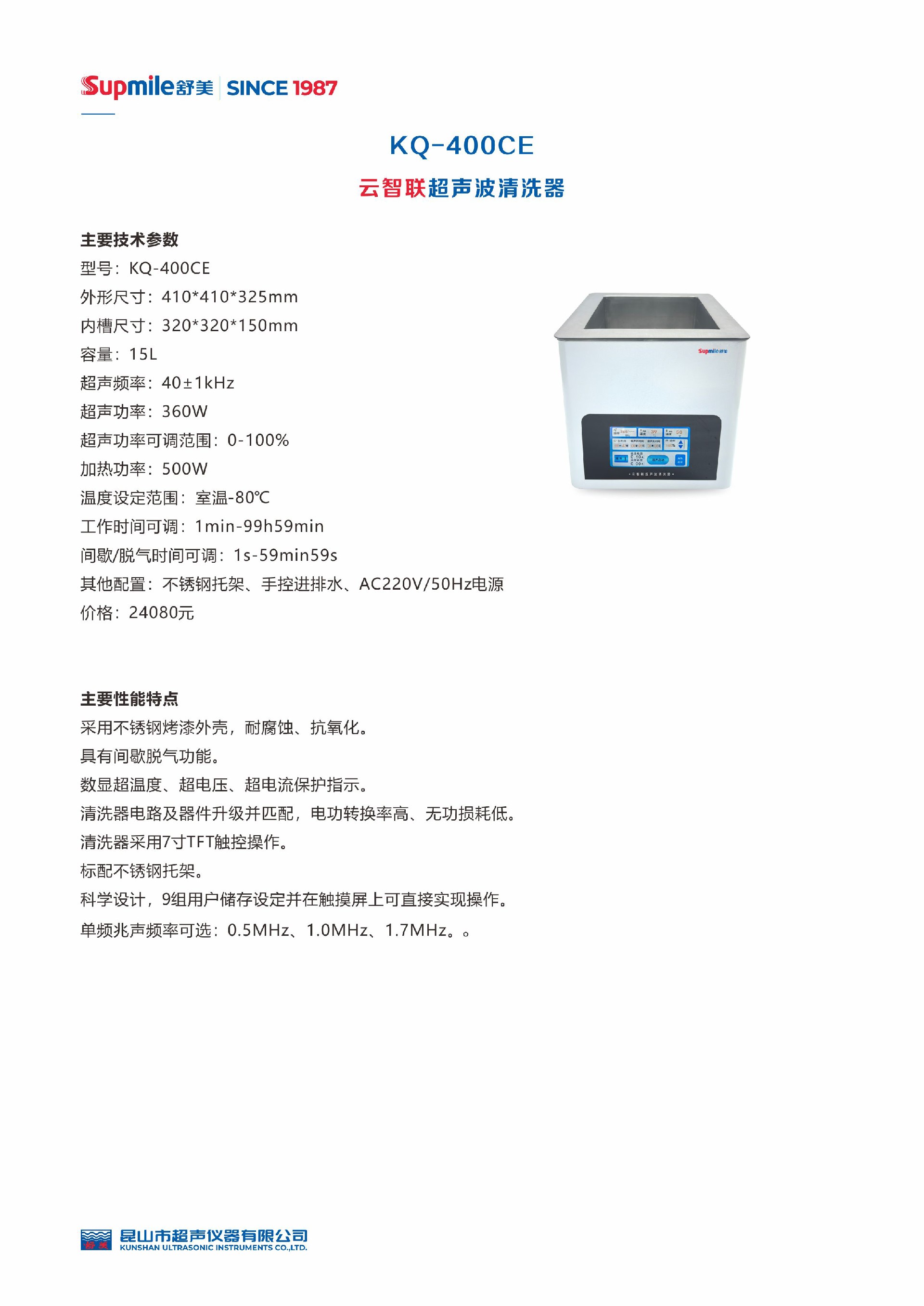

产品技术规格

与KQ-500CE的选型对比

KQ-400CE 与 KQ-500CE 关键参数对比：

▲ 两款产品兆声波核心技术相同，主要区别在于槽体形状和容量。根据工件尺寸规格和单批次清洗量选择合适型号。

三档兆声频率的应用匹配

▲ 设备出厂按单一频率配置，订购时根据主要应用选定。正方形槽体配合方形工件载具，声场均匀分布是KQ-400CE的核心优势。

兆声波技术原理与精密清洗价值

KQ-400CE所采用的兆声波技术与常规超声清洗存在本质差异。常规超声波（如40kHz）产生的空化气泡尺寸较大，崩溃时释放的能量宏观冲击力较强，适合去除工件表面肉眼可见的污染物。兆声波频率为0.5MHz至1.7MHz，比常规超声高12.5至42.5倍，在清洗液中产生的空化气泡极为细小，数量密集，破裂时形成的是微观尺度的流体冲击，具有去除亚微米甚至纳米级污染颗粒的能力。对于正方形硅片、光学玻璃基板、MEMS器件等高价值精密工件，兆声清洗在彻底去除表面颗粒的同时，对工件图形结构、精密镀膜和微纳米机械结构的损伤风险远低于常规超声。

高频兆声波还会在清洗液中产生稳定的"声流"效应，在工件表面形成规律性的微流体运动，能够打破工件表面存在的静态液体边界层，让新鲜清洗液持续流过工件表面，使溶解、分散和冲刷污染物的过程连续不断地进行。这种声流效应对于处理工件表面化学活性低的颗粒污染物（如氧化物、金属颗粒）效果特别显著，是单纯依靠化学清洗液无法实现的物理增强机制，也是兆声波清洗能够达到更高洁净度的深层原因。

间歇脱气功能的工艺重要性

KQ-400CE同样配备了完整的间歇脱气功能，脱气时间在1秒至59分59秒范围内可精确设定。在精密兆声清洗工艺中，清洗液中溶解的气体是影响清洗效果稳定性的关键因素之一。溶解气体含量过高时，会在换能器产生的声场中形成气体屏蔽效应，阻碍兆声波能量向清洗液的有效传递，导致空化效率下降，清洗效果波动，严重时甚至会完全抑制空化的发生。

脱气对兆声清洗工艺的具体影响：经过脱气处理的清洗液溶解气体含量显著降低，兆声波在其中传播时遇到的气体阻碍减少，能量传递效率提升，产生的空化核心更加均匀稳定。实验证明，经过充分脱气的清洗液配合兆声波清洗，颗粒去除效率可显著高于未脱气的同等条件清洗。对于半导体和精密光学等良率敏感的应用，脱气预处理是确保清洗结果批次间一致性的必要工艺步骤。KQ-400CE将脱气功能内置在设备中，操作人员只需在触控屏上设定脱气时间并启动即可完成预处理，无需额外设备。

间歇模式除用于清洗前脱气预处理外，还可以在清洗过程中实现周期性的超声工作/暂停循环，减少工件在高强度连续声场中的累积热效应，保护对温度敏感的精密元件，同时让清洗液在暂停间歇期间充分扩散，保持清洗均匀性。这种间歇工作模式对换能器本身也有保护作用，延长其使用寿命。精密工艺的每一个细节都关系到产品质量，KQ-400CE对脱气和间歇功能的精细化控制体现了专业设备对工艺细节的重视。

7寸TFT触控操作与智能程序管理

KQ-400CE配备的7寸TFT全彩触控屏是设备人机交互的核心界面，在全色彩高亮显示屏上可以清晰看到所有关键工艺参数：超声功率百分比（0-100%连续设定）、当前加热温度与设定温度对比、清洗时间倒计时（最长可设定至99小时59分钟）、间歇脱气参数等。触控操作替代了传统旋钮和按键的机械操作方式，参数修改更加直观快捷，屏幕直接反馈操作结果，减少了参数设定出错的可能性。

9组程序存储在精密制造中的价值：对于需要处理多种不同精密工件的生产线，9组程序存储意味着可以为每种产品建立专属的经验证清洗程序。例如：程序1用于正方形硅晶圆精洗（1.0MHz，功率80%，50℃，15分钟），程序2用于光学滤光片初洗（0.5MHz，功率60%，常温，10分钟），程序3用于MEMS器件精洗（1.7MHz，功率40%，35℃，20分钟）……操作人员换班时只需在触控屏上选择对应程序编号，一键启动，完全消除不同人员手动设置参数时的差异，实现清洗工艺的标准化管理。

数显超温度、超电压、超电流保护功能实时监控设备运行状态，任何异常情况都会在触控屏上以醒目方式显示并触发自动保护措施，为价值昂贵的精密工件和设备本身提供可靠的安全保障。这种多重保护机制对于处理晶圆、光学元件等单片价值较高的工件的精密清洗场景尤为重要，一次设备异常可能导致整批高价值产品报废，完善的保护功能是防范这类风险的重要屏障。

360W功率与500W加热的精密配比

KQ-400CE的360W超声功率在15L容量中产生约24W/L的功率密度，配合0-100%连续可调的精细功率控制，使操作人员能够根据具体工件的清洗要求和污染程度灵活调整输出强度。对于极度敏感的纳米结构工件，可以设定20-40%的低功率；对于需要较强清洗力度的较大颗粒污染，可以提升至70-90%功率。这种细粒度的功率控制能力是精密清洗区别于工业清洗的重要特征，也是兆声波设备在专业应用中的核心竞争力。

500W加热功率对应15L容量，加热功率密度约33W/L，升温速度较快，能够在约10分钟内将15L清洗液从室温加热至50℃工作温度。室温至80℃的温度范围满足绝大多数精密清洗工艺的温度要求。精密清洗工艺中，温度控制的精确性与稳定性对清洗结果有重要影响：温度影响清洗化学品的活性、影响液体粘度从而影响兆声传播效率，适当的温度窗口是获得可重复清洗结果的必要条件。KQ-400CE的触控温控系统提供精确的温度设定和实时监控，保障每次清洗均在设定的温度条件下进行。

专业应用场景

正方形硅晶圆清洗：方形槽体为方形晶圆载具提供更好的空间适配，1.0MHz兆声频率配合脱气预处理，高效去除表面亚微米颗粒，满足晶圆制程洁净度要求。

精密光学基板：清洗方形或正方形光学玻璃基板、光栅元件、衍射光学元件，均匀声场保证方形元件各区域清洗一致性。

MEMS与微流控芯片：清洗含微细结构的MEMS器件和微流控芯片，温和兆声作用不损伤微纳米机械结构，高效去除制造过程中残留的颗粒污染物。

半导体封装基板：清洗方形封装基板、BGA基板、高密度互连基板，去除化学机械抛光后的研磨颗粒和化学残留。

精密镀膜元件：清洗带有极薄功能镀膜的光学或电子元件，1.7MHz高频选项对镀膜的物理损伤风险最低，同时有效去除表面附着颗粒。

LCD/OLED面板：清洗液晶显示基板、有机发光基板的精密洗净处理，方形槽体对正方形或近方形面板基板的清洗适配性好。

科研样品制备：纳米材料、薄膜样品、精密探针等科研样品的超洁净处理，高达1.7MHz的兆声频率实现传统超声无法达到的洁净度。

精密医疗器械：清洗植入级医疗器械、精密外科工具，极高的清洗洁净度配合精确的工艺参数控制，满足严格的医疗器械清洗法规要求。

KQ-400CE以正方形槽体为核心特色，结合兆声波核心技术与现代化智能操作系统，成为精密制造领域专业清洗装备的特色选择。方形槽体优化方形工件清洗适配，兆声精密实现纳米级颗粒去除，间歇脱气保障工艺一致性，触控操作提升参数设定便利性，9组程序实现多工艺标准化管理。对于主要处理方形或近方形精密工件的高端制造场景，KQ-400CE是针对性更强的专业选择。

操作与工艺使用建议

KQ-400CE的精密清洗工艺操作建议从脱气预处理开始。向清洗槽注入经过预处理的高纯度清洗液或专用清洗化学品，在触控屏上进入脱气模式设定脱气时间（建议根据工艺验证结果确定，通常5-15分钟），执行脱气程序。脱气结束后，根据目标工件调用已存储的预设程序或手动输入工艺参数：选择功率百分比、设定温度、设定清洗时间，确认间歇参数设置是否需要开启。

将工件放置于不锈钢托架，确保工件位置水平稳定，尽量将方形工件与方形槽中心对齐，充分利用方形声场的对称均匀性。启动清洗程序后，可通过触控屏实时监控功率、温度和时间进度。清洗结束后，从触控屏确认清洗完成状态，取出工件，根据后续工序要求进行超纯水漂洗、氮气吹干或旋转干燥。建议定期（如每50批次或每月）对兆声输出功率进行验证测量，确认设备工艺参数的长期稳定性，为质量管理体系提供依据。

维护保养规范

KQ-400CE作为精密仪器级清洗设备，维护保养需遵循严格规范。每次批次清洗结束后，应彻底排空清洗液，用超纯水或去离子水冲洗槽体内壁，防止化学品残留在槽面干燥后形成污染源。7寸触控屏应定期用专用屏幕清洁布擦拭，避免清洗化学品或手指油脂影响触控灵敏度。不锈钢烤漆外壳避免接触强酸或强碱液体，如有化学品溅落应立即用清水擦除。

换能器系统建议每季度进行一次专业性能验证，确认兆声频率和功率输出的稳定性。温度传感器的精度应定期用标准温度计核对校准。脱气相关功能每月检查一次，确认脱气效果符合工艺要求。建立完整的设备维护日志，记录每次维护内容、发现的问题及处理结果，为设备全生命周期管理和工艺质量追溯提供完整的文件记录。对于接入洁净室使用的设备，还需遵守洁净室的特定设备管理规程。

选择KQ-400CE的理由

KQ-400CE兆声波清洗机以正方形槽体（320×320mm）、15L容量、0.5/1.0/1.7MHz可选兆声频率、360W连续可调超声功率、间歇脱气功能、7寸TFT触控操作、9组程序存储和不锈钢烤漆外壳的完整规格，为正方形精密工件的高端清洗应用提供了专业针对性的解决方案。与同系列KQ-500CE相比，方形槽体特色使其在处理晶圆、方形基板等方形规格工件时具有独特优势，较小的容量也更适合高成本清洗化学品的应用场景。

选择KQ-400CE，就是选择为方形精密工件量身设计的兆声波精密清洗装备。设备配有完整的技术文档和工艺参数指导，提供专业的售后支持和工艺调试服务。欢迎访问官方网站深入了解兆声波清洗技术和完整产品系列，或联系我们的技术团队进行工艺方案咨询和定制化建议，让KQ-400CE为您的精密制造提供最优化的清洗工艺支持！
